■ Bettersizer S3 Plus Particle Size and Shape Analyser
by Laser Diffraction and Dynamic Image Analysis

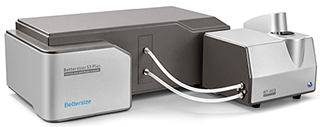

Bettersizer S3 Plus Particle Size & Shape Analyser + BT-803 Auto Wet Disperser
BT-803 Auto Wet Disperser
Bettersizer S3 Plus + BT-803 Auto Wet Disperser + BT-A60 Auto Sampler
Patented DLOI (Dual Lenses & Oblique Incidence) System
Cat. No.
Bettersizer S3 Plus Particle Size & Shape Analyser 견적요청
BT-803 Auto Wet Disperser 견적요청
BT-A60 Auto Sampler 견적요청

- Bettersizer S3 Plus Particle Size & Shape Analyser Brochure
- Bettersize Particle Size Analyser 종합 카다로그

Bettersizer S3 Plus 는 laser diffraction analysis 와 dynamic image analysis 를 하나의 장비에 통합하여 입자의 크기분석과 형태 분석을 동시에 할 수 있는 시스템.

특허받은 DLOI (Dual Lenses & Oblique Incidence) system 에 의해 큰 입자에서 부터 극초미세 입자 (high sensitivity) 까지 정밀하게 (high resilution) 측정할 수 있는 가장 강력한 입도 분석 시스템입니다.

Laser Diffraction Analysis 장치와 Dynamic Image Analysis 장치가 하나의 시스템으로 통합되어 입자의 크기와 형태를 동시에 분석하는 장비
입자 측정 범위 :
- 레이저 회절법 (laser duffraction) : 10 nm - 3500 μm
- 동적 이미지 분석 (dynamic image anlaysis) : 2 μm - 3500 μm
High Sensitivity & High Resolution :
두 개의 렌즈를 이용하고 입사광을 비스듬하게 입사시키는, 특허받은 DLOI (Dual Lenses & Oblique Incidence) system 이 장착되어 있어 타사 장비에 비해 훨씬 넓은 각도 범위의 (0.02° ~ 165°) 입자 측정이 가능하다. 이 특성에 의해 Bettersizer S3 Plus 는 큰 입자에서 부터 10 nm 에 이르는 극초미세 입자까지 크기 측정이 가능한데 이는 Bettersizer S3 Plus 의 입도분석을 위한 sensitivity 가 매우 탁월하다는 것을 의미한다.
레이저 입사광이 sample cell 에 비스듬히 입사되므로 sample cell 내의 반사광 생성이 최대 억제되고 light detector 에 더 많은 회절광이 도달하게 되어 작은 입자의 resolution 이 크게 향상된다.
Dual-Camera Imaging Technology :
0.5X, 10X 두 개의 CCD camera 를 장착하여 실시간으로 최대 3500 μm 크기의 입자까지 측정할 수 있으며 입자의 크기와 형태를 동시에 분석하는 장치 내장
- 0.5X camera : 20배 확대
- 10X camera : 400배 확대
Refractive Index Measurement :
굴절률 확인이 까다로운 경우 Bettersizer S3 Plus 는 장비 자체에 내장된 굴절률 데이터를 이용하여 굴절률을 입력하도록 한다.
샘플의 Light Intensity 를 Scanning 하여 Intensity 그래프를 만들고 장비에 저장된 수많은 Intensity 그래프중에서 가장 유사한 그래프의 굴절률을 선택하여 sample 의 굴절률로 사용하는 방식으로 매우 효율적으로 굴절률 값을 이용할 수 있는 방법이다.
3가지 자동 조절 기능 :
① Automatic Alignment of Detector : forward detector 의 중심을 fourier 렌즈의 초점과 일치하게 자동으로 맞춰주는 기능
② Auto-adjustment of Laser Power : 샘플의 산란 강도의 변화에 따라 레이저의 전력을 자동 조절
③ Confirmation of Background Status : 자동으로 background status 확인을 통해 샘플이 없는 상태에서 base line 신호 측정
입자크기, 입자분포도, 입자형태 분석을 10초만에 완료
532nm 짧은 파장의 레이저 광선을 이용하므로 미세입자의 정밀 측정에 적합
0.02° ~ 165° 의 넓은 각도에서 총 96 개의 검출기에서 입자를 측정하므로 극미세 입자부터 큰 입자까지 폭 넓게 측정 가능
solid state 레이저를 이용하므로 초기 전원 가동시 진행하는 stabilization 과 preheating 단계를 진행할 필요가 없다.
Compliance with 21 CFR Part 11, ISO 13320, USP <429>, CE



Overall Diagram of Bettersizer S3 Plus Particle Size and Shape Analyser




Patented DLOI (Dual Lenses & Oblique Incidence) system
sample cell 좌우에 2개의 Fourier Lens 를 위치시키고 레이저광을 sample cell 에 비스듬하게 입사하는 특허받은 구조로 되어 극히 미세한 입자의 크기를 측정할 수 있으며 (High Sensitivity), 또한 아주 약한 회절산란광 신호도 더 선명하게 만들어 정확한 입자크기를 확인 가능하게 하는 특징 (High Resolution) 이 있다.
이런 광학 구조하에서 sample cell 내의 입자에서 회절되는 회절산란광은 0.02° ~ 165° 의 넓은 각도로 나아가게 된다.
레이저광이 나아가는 방향에서 전방, 측방, 후방 3가지 방향의 적절한 각도 위치에 총 92개의 detector (광검출기) 가 위치하여 해당 각도로 들어오는 회절산란광을 검출
특히 후방 검출기에서 검출되는 회절산란광은 극초미세 입자에서 회절되는 산란광이므로 10nm 에 이르는 극히 미세한 입자의 크기도 측정 가능 (High Sensitivity)
2개의 Fourier Lens 는 넓은 각도 범위의 회절산란광을 형성시키고 또한 회절산란광 신호를 더욱 선명하게 해주는 기능을 한다.


Dual-Camera System : Dynamic Image Analysis
레이저회절과는 별개로 입자의 모양과 형태에 대한 정보를 측정하는 장치로서 개별입자의 크기와 형태분석 외에도 agglomerates, 파쇄된 입자 와 같은 다양한 형태의 입자도 분석이 가능하다
0.5X 와 10X CCD Camera 를 이용하여 2μm 에서 3500 μm 에 이르는 넓은 범위의 입자 크기를 측정
- 0.5X 는 20배 확대   - 10X 는 400배 확대
1분에 10,000 개의 입자크기를 측정 가능하며 동시에 입자의 모양도 분석한다.
광학적인 특성을 알지 못하는 heterogenous sample 을 측정하는 데 효용성이 매우크다


Refractive Index Measurement
Mie 이론을 기반으로 레이저 회절법을 이용하기 위해서는 굴절율 값 (Refractive Index) 이 반드시 필요하다.
그러나 sample 이 굴절률을 알 수 없는 입자들로 이루어 져 있거나 heterogenous chemical composition 등으로 이루어 진 sample 일 경우에는 입도 분석을 위해 굴절률 값을 입력하는 것이 거의 불가능하다.
이런 경우에는 Bettersizer S3 Plus 에 내장되어 있는 굴절율 데이터를 이용하여 가장 적합한 굴절율을 선택하여 사용한다.
장비에는 미리 저장된 다양한 물질 (용매 & 입자) 에 대한 굴절률 값과 이론적으로 예측된 빛 산란 강도 그래프 (Scattered Light Intensity Graph : 굴절률 기반의 산란 패턴) 를 내장하고 있습니다. 이 그래프는 샘플 입자가 빛을 산란시키는 패턴 (각도와 강도) 에 기반하여 X축 (산란 각도), Y축 (빛의 강도, Intensity) 으로 구성되는 그래프입니다. 수많은 그래프 데이터가 장비에 내장 되어 있으며 이 모든 그래프는 굴절률 값을 가지고 있습니다.

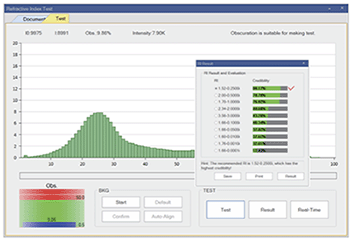

장비에 sample 을 넣고 Refractive Index Measurement 기능을 선택하면 장비는 sample 의 산란광의 Light Intensity 를 측정하여 Scattered Light Intensity Graph 를 작성하게 됩니다.

그리고 측정된 산란광 그래프와 가장 유사한 형태를 가진 산란광 그래프를 장비에 저장된 데이터에서 검색하여 가장 유사성이 높은 데이터부터 출력하게 됩니다.

사용자는 이 검색결과로 부터 적합한 Scattered Light Intensity Graph 를 선정하고 이 데이터에 있는 굴절률 값을 이용하여 입도 분석 작업을 진행하게 됩니다.

Materials Refractive Index
(literature)		 Refractive Index
(measured)
CaCO₃ (1.53 - 1.65) - 0.1i 1.62 0 0.1i
BaSO₄ 1.65 - 0.1i 1.68 0 0.1i
ZnO 2.008 - 0.1i 2.02 - 0.1i
Carbon Black 1.88 - 0.55i 2.02 - 0.1i
Al Powder 1.4 - 3.9i 1.42 - 3.0i
SiO₂ - Quartz 1.54 - 0.00i 1.54 - 0.01i
이 데이터에서 보듯이 Bettersizer S3 Plus 장비에 의해 측정된 Refractive Index 는 실제 문헌에서 알려진 Refractive Index 와 거의 유사하다는 것을 알 수 있다.


Bettersizer S3 Plus 의 3 가지 자동 조절 기능
Automatic Alignment of Detector Set :
매 테스트 전에 장비는 자동으로 모든 detector 를 fourier 렌즈의 초점과 일치하게 맞춰주는 기능이다. 측정 전에 분석기는 항상 자동으로 detector 를 미세 이동하여 초점을 맞춰 측정 과정에서 detector 가 정확한 광 신호를 수신할 수 있도록 보장한다
Auto-adjustment of Laser Power :
샘플의 산란 강도의 변화에 따라 레이저의 전력을 자동 조절함으로써 최적의 레이저 출력을 보장하고 레이저의 수명을 연장한다.
Confirmation of Background Status :
장비는 자동으로 background status 확인을 통해 샘플이 없는 상태에서 base line 신호를 측정함으로서 추후 샘플 측정 데이터에서 base line 신호를 차감하여 결과의 정확도를 높인다. 또한 이 과정을 통해 sample cell 의 오염을 확인할 수 있다





Accessories


BT-803 Automatic Wet Dispersion Module
물을 기반으로 하는 용매에 있는 물질의 입도를 측정할 때 사용하는 보조 장치.
① 50 watt 의 초음파를 이용하여 입자들 분산시키는 기능
② 본체와 연결된 silicone tube 를 통해 측정 샘플을 순환시키는 기능
Dispersion Module BT-803
Volume 600ml
Automation Fully Automated
Compatibility Samples in Aqueous Dispersants


BT-80N Anti-Corrosive Wet Dispersion Module
유기용매에 있는 물질의 입도를 측정할 때 사용하는 보조 장치
① 50 watt 의 초음파를 이용하여 입자들 분산시키는 기능
② 본체와 연결된 silicone tube 를 통해 측정 샘플을 순환시키는 기능
Dispersion Module BT-80N
Volume 80ml
Automation Semi Automated
Compatibility Samples in Organic Dispersants


BT-A60 High-Throughput Autosampler
습식 샘플을 자동으로 측정하기 위해 설계된 High-Throughput Auto Sampling System
Autosampler BT-A60
Measurable Upper Limit 200 μm
Sample Capacity 60 samples
Sampling Volume 0.5ml - 5ml


Specifications of Bettersizer S3 Plus
Parameter Measured
Particle size distribution Suspension, emulsion, dry powders
Particle shape
General
Principle Laser diffraction and dynamic image technologies
Analysis Mie scattering theory and Fraunhofer diffraction theory
Typical measurement time Less than 10 seconds
Measurement Performance
Measuring range 0.01 - 3500 μm (Laser System),   2 - 3500 μm (Image System)
Accuracy <0.5% (NIST certified standards)
Repeatability <0.5% (NIST certified standards)
Number of size classes ≤100 (adjustable)
Feeding mode Automatic circulation or semi-automatic circulation
Special functions Refractive index measurement, SOP settings
Image recognition Up to 120 fps, up to 10,000 particles per min
Main Device
Optical system Patented DLOI (Dual Lenses & Oblique Incidence) System
Laser Polarized light-pumped solid-state laser (10 mW / 532 nm)
Detector 96 detectors (forward, lateral and backward arrangements)
Measuring angle 0.02 - 165°
CCD cameras 0.5x and 10x *
Image analysis 1.5 megapixels
Dispersion Module
Circulation speed 300 - 2500 r/min
Circulation flow rate 3000 - 8000 mL/min
Ultrasonication Dry run protection, Max 50 W (adjustable)
Circulation tank capacity 600 mL
Software
Conformity 21 CFR Part 11, ISO 13320, ISO 13322, USP <429>
Report Customizable reporting
System Parameters
Dimensions (L x W x H) 820 × 610 × 290 mm
Weight 48 kg
Voltage DC 24 V, 50 / 60 Hz, 20 W
System Parameters
Computer interface At least one high-speed USB 2.0 or USB 3.0 port required
Operating system Windows 7 / Windows 10
Hardware specification Intel Core i7, 8GB RAM, 500GB HD, two PCI-E X16 interfaces
* The Bettersizer S3 Plus is also available in a single camera (0.5x) model. Contact us for more information.
